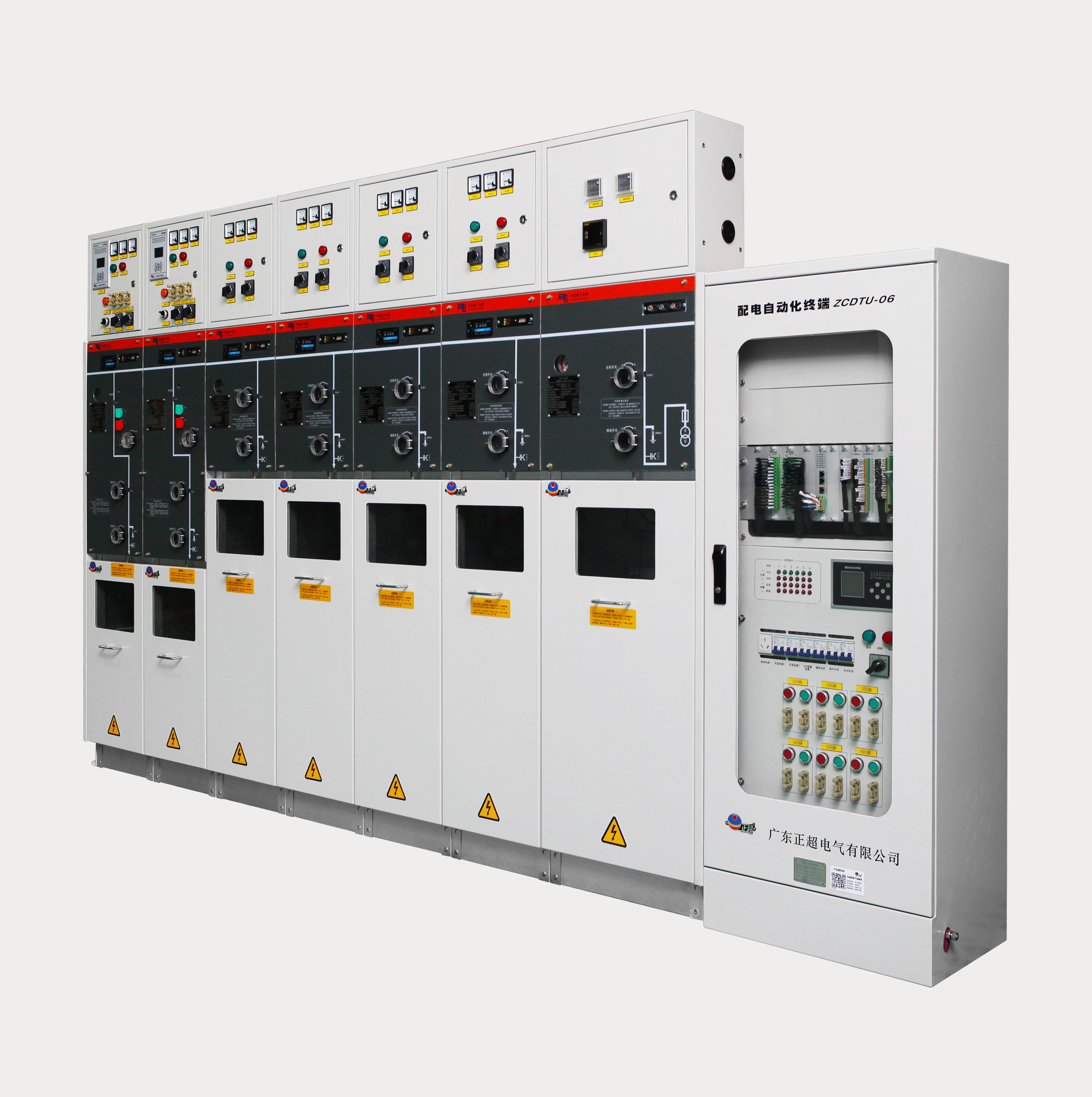

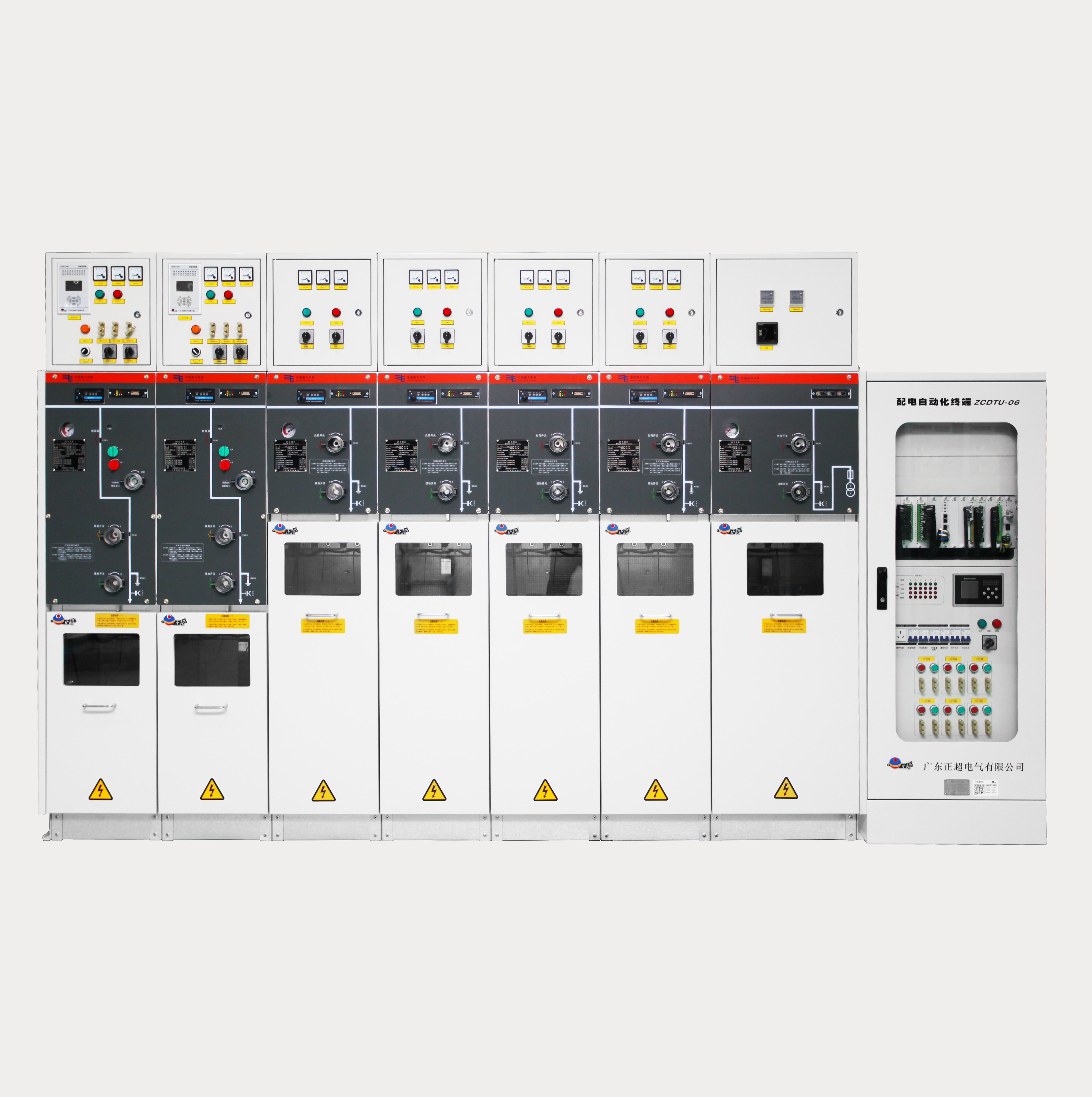

ZCSF-12 戶內高壓交流六氟化硫智能環網開關設備
ZCSF-12(F?R)全封閉SF6智能環網開關設備戶內使用，系三相交流50Hz的高壓成套開關設備，作為10kV系統接收和分配電能及對電路實現控制保護之用，是新一代的小型化SF6全絕緣環網開關柜，具有電氣性能優良、安裝簡便、運行可靠、組合靈活、免維護、性能價格比優等特點，廣泛應用于工業及民用電纜環網及供電末端，特別適用于小型二次配電站、開閉所、工礦企業、城市住宅小區、鐵路、高層建筑等電力系統中作為接受和分配電能之用。
◇ 開關柜結構、性能及特點 ◇
SF6氣箱采用不銹鋼板全焊接而成，防護等級達到IP67，氣箱留有現場充氣閥。負荷開關、接地開關、熔斷器支座及母線等一次元器件密封在SF6氣箱中；高壓熔斷器安裝在密封的絕緣筒中，絕緣完全不受凝露、污穢等外界環境條件的影響。具有全密封、全絕緣性能，有較強的防洪能力，免維護，能在惡劣環境條件下安全運行。柜內主母線由母線絕緣子固定在箱體的上部，可通過母線連接器方便地進行擴展。采用模塊化方案設計，體積小，進出線環網柜尺寸統一。有單元型、共箱型的模塊式結構，可根據用戶要求任意擴展組合。操作靈活、聯鎖可靠，滿足“五防”功能要求，底座由敷鋁鋅板拼裝而成，機械強度高，防腐蝕性能優良。也可裝于戶外的防護箱內使用?？蛇m應配電自動化要求的用戶。
正常使用條件
海拔高度：不超過4000 m ；
環境溫度：－10℃～ ＋40℃，（允許在－30℃時儲運）；
相對濕度：日平均不大于95% ，月平均不大于90% ；
地震烈度：不超過8度；
注：凡超出上述要求范圍的，應與制造廠協商確定。
1、 環網柜通過了零表壓下開斷額定有功負載電流試驗；
2、 環網柜通過了內部電弧故障試驗（20kA/0.5s）及海拔高度4000 m的型式試驗；
3、 環網柜已通過配網自動化聯調保護傳動型式試驗，具有技術創新、性能安全、穩定、實用的特點；
4、 ZCSF-12系列全絕緣SF6環網柜新技術、新產品于2017年通過廣東電網公司和廣東省機械行業協會聯合組織的鑒定；
5、 已獲發明、實用新型等專利技術7項，是“廣東省高新技術產品”；
6、 環網柜氣箱采用厚度3mm的不銹鋼304材料，應用自動焊接機器人焊接而成，防護等級達到IP67，具有強度高、密封性能優良的特點；

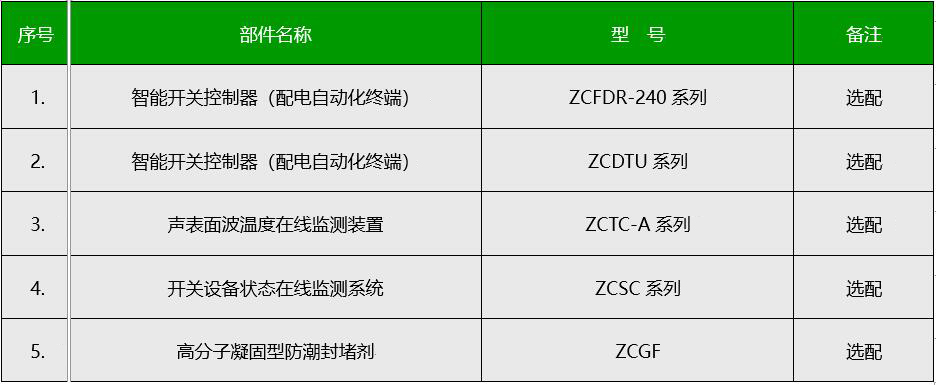

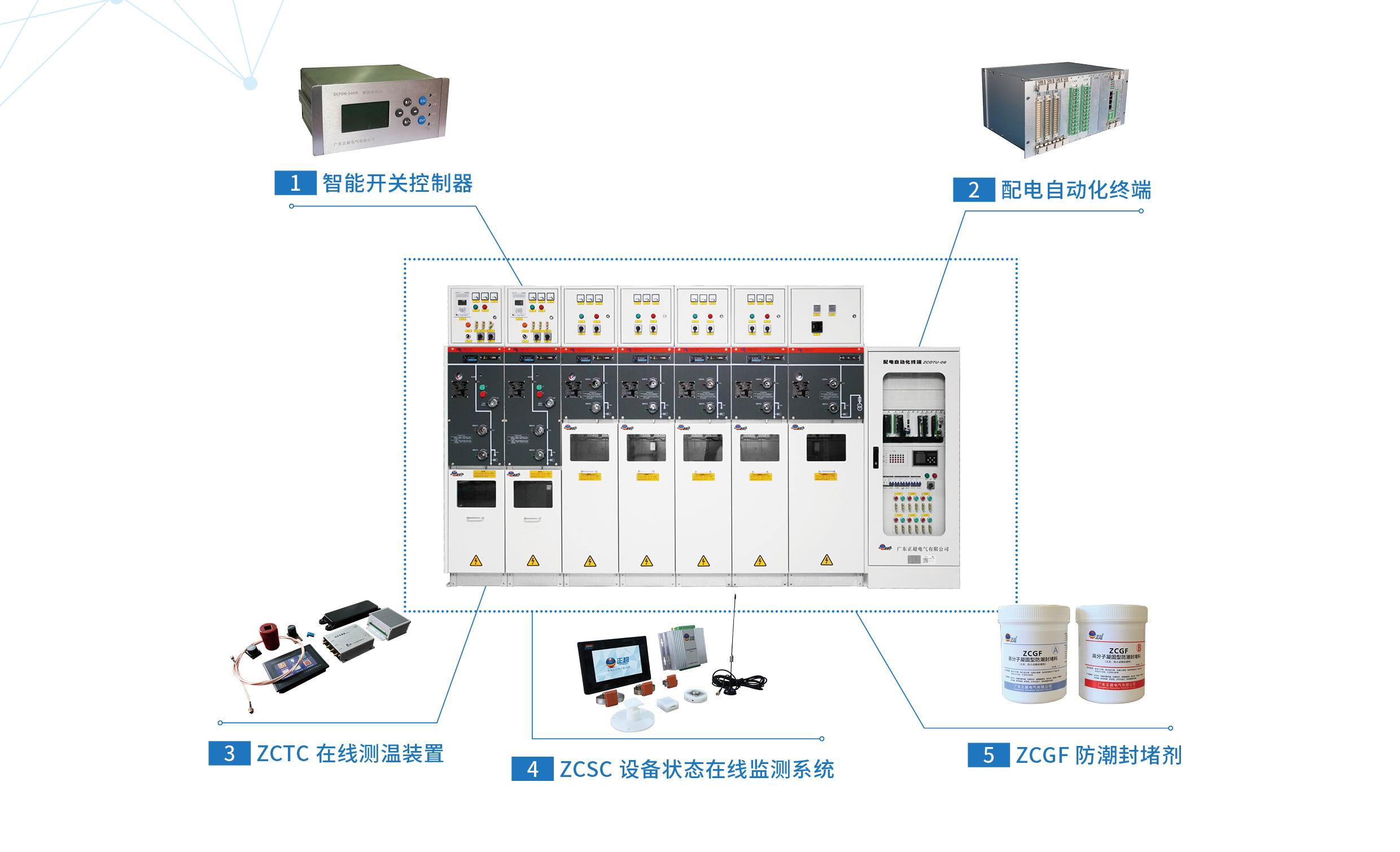

7、 可選配正超自主品牌主要一二次電氣元件和新技術新材料，實現智能配網功能升級：

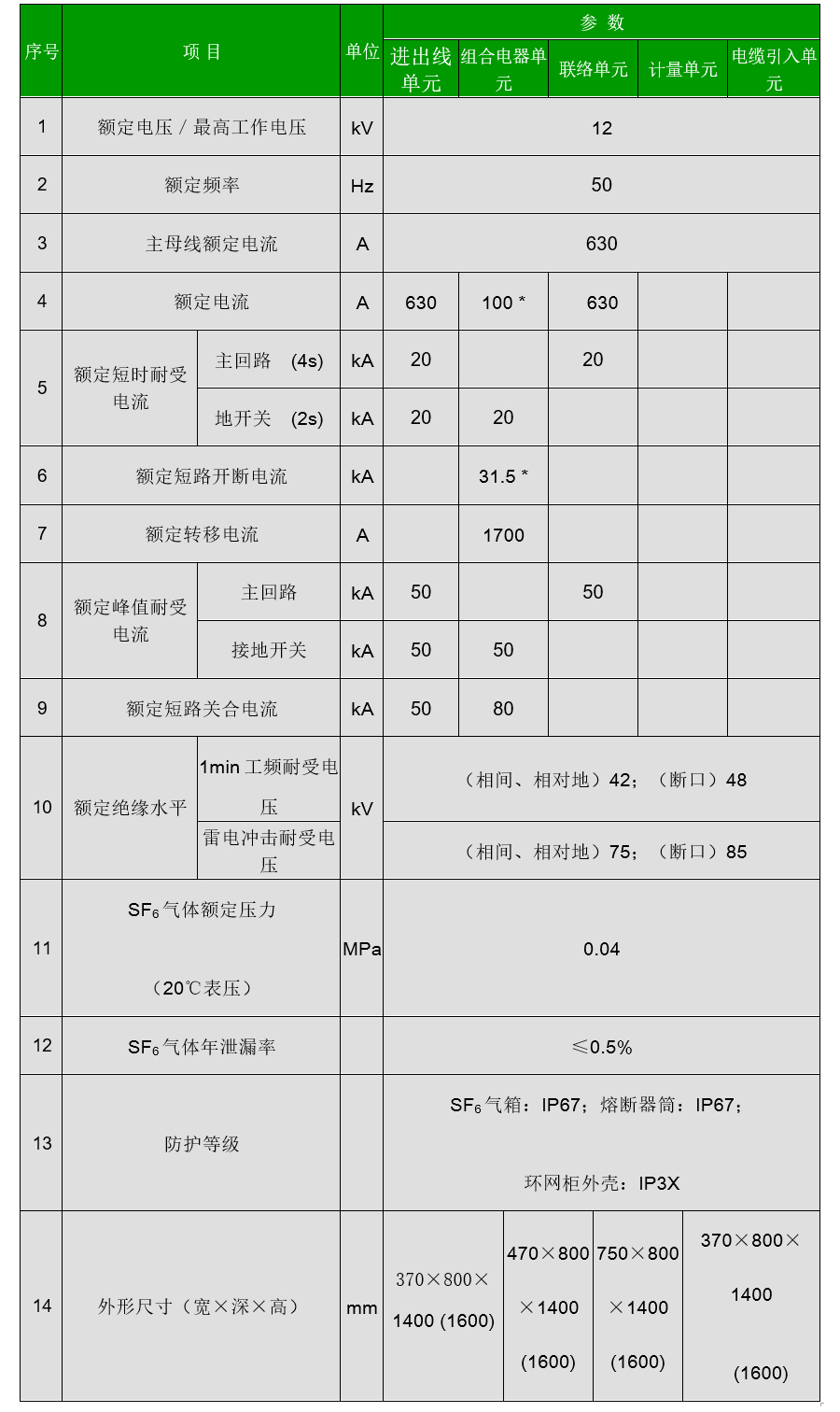

◇ ★ 主要技術參數 ★ ◇
* 組合電器柜的額定電流和額定短路開斷電流根據所配熔斷器而定。
