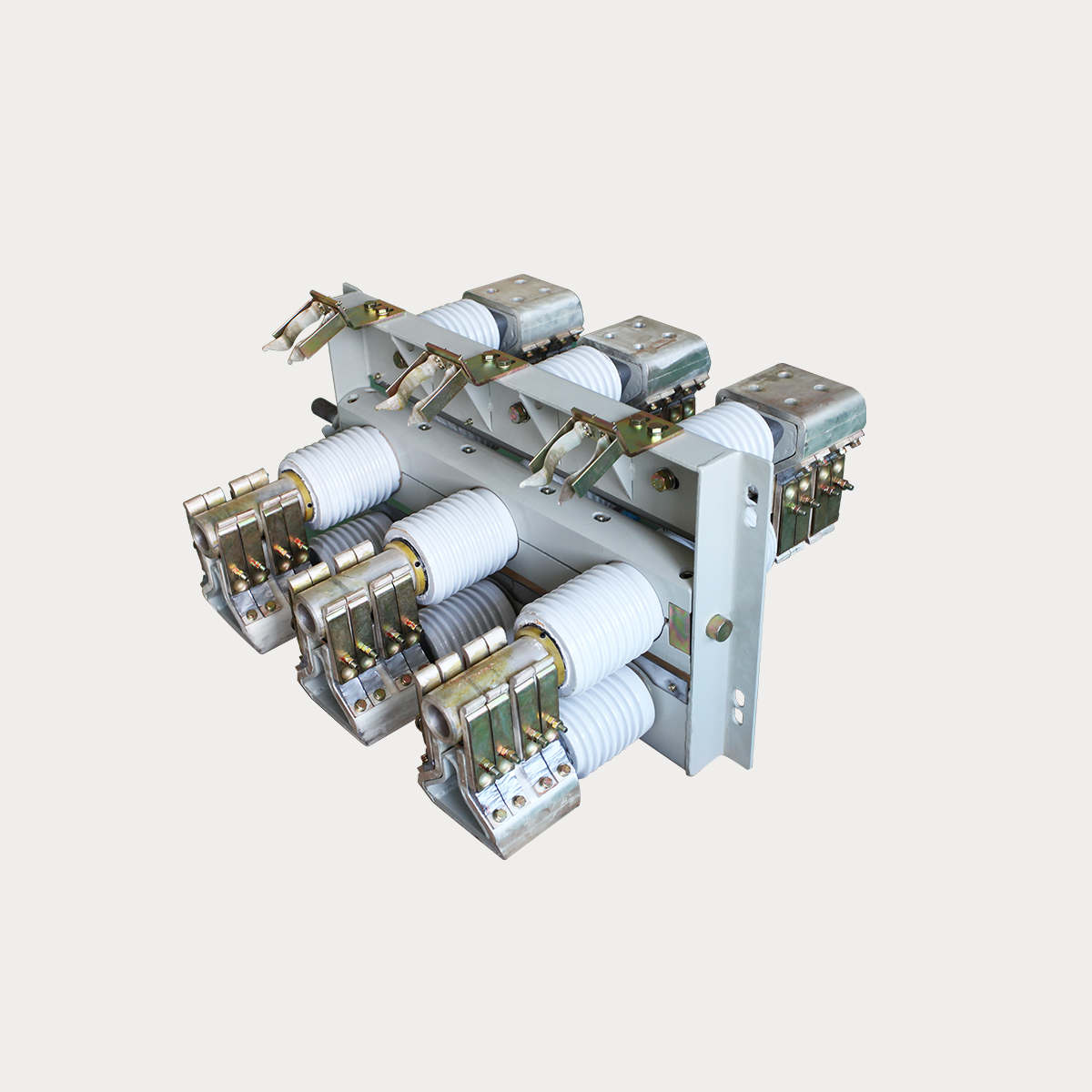

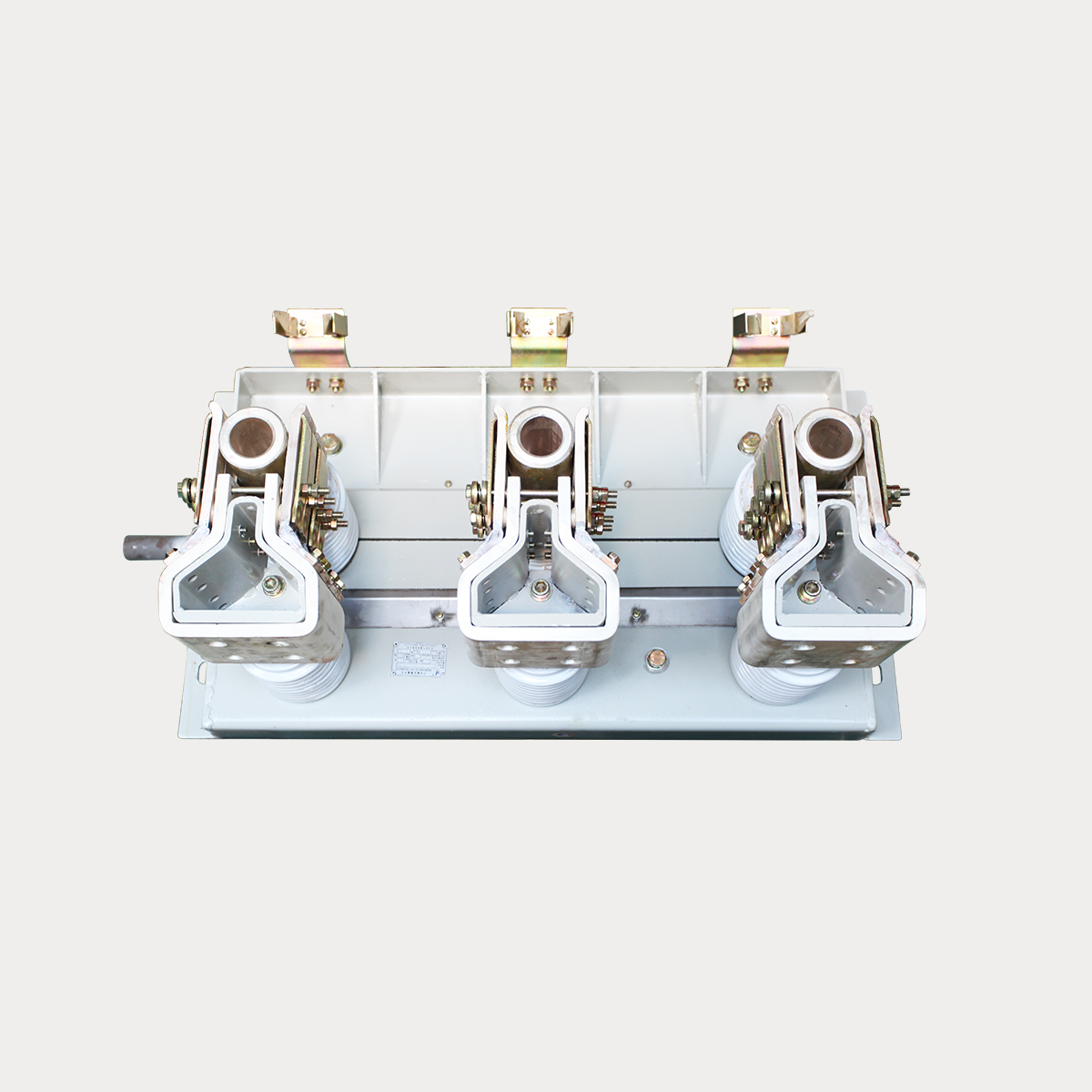

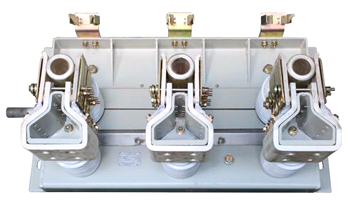

GN30-12改進型戶內高壓隔離開關通過下述五方面創新技術改進：
通過下述五方面創新技術改進：
?原工字形底座改進采用高純度銅材機加工成形，增強導電率；
?增加靜觸頭載流截面；
?增加動觸刀載流截面；
?靜觸頭觸指和支座間增加同截面可調節連接，改進浮點接觸導電差的缺點；
?隔離開關框加改為不銹鋼框架，降低框架渦流發熱。
改造方案通過型式試驗及現場驗證，效果顯著，具有以下優點：
?采用電解銅板機加工成形底座，替代原有鑄銅工字形底座，提高了靜觸頭整體的導電率；
?改善了觸片和底座的連接結構，使隔離觸頭在長期運行過程中有足夠的導電能力，連接結構處不會溫升過高；
?增大了觸片的導電截面，確保觸片具有足夠的載流截面；
?增大動觸刀的導電截面，確保動觸刀具有足夠的載流截面；
?保留了原設計觸片可動連接的優點，增加的可調節連接對觸片的自由度沒有影響，觸片和動觸刀筒的配合仍具有一定的自校正能力，也保證在合、分閘操作時觸片的彈性結構，使觸片和動觸刀筒在合、分閘過程不會出現過大的摩擦力。這種結構既保證操作力不會過大，又不會出現觸片和動觸刀摩損。
?采用不導磁不銹鋼材料制作框架，消除運行中的渦流效應發熱。
?保留原設計的可調節連接結構，在保證設計的觸指接觸壓力下，不增大操作力。
?不改變原設計的觸頭外形尺寸，現場在運行隔離開關進行改造時，可以直接替換靜觸頭，方便現場改造，縮短停電時間。
